边坡主动网

所属分类:主动防护网

作            者:安平县静乐金属丝网制品有限公司

发布日期:2017-07-14

浏   览   量:

联系方式:15732821888

订购热线: 0318-7511113

产品介绍

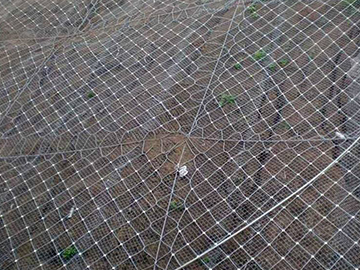

边坡主动网

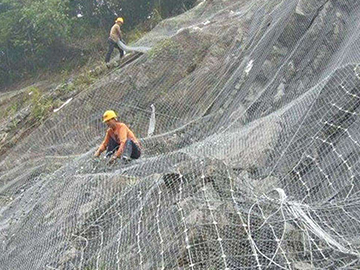

边坡主动网

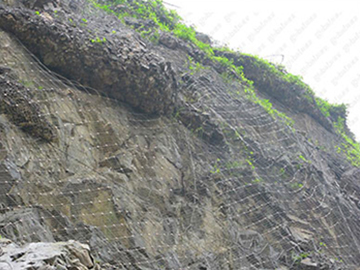

边坡主动网

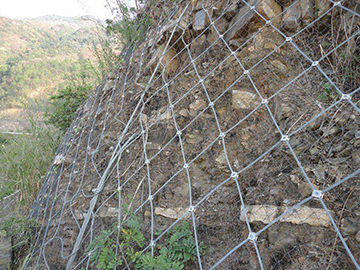

边坡主动网

46271495188583

    一、边坡防护网设计基本要求

    1、场地范围内的水文、地质条件、岩土工程特征及周围环境(道路、管线、建筑物)是边坡主动网设计需要详细了解和分析的首要内容;

    2、边坡主动网设计方案必须确保支护结构的安全,保证边坡防护周围建筑物基础及已施工和使用的地线管线、市政道路的安全;

    3、边坡主动网方案在安全的前提下,满足国家建筑工程的有关法律法规和规范;

    4、设计必须考虑施工期间度过雨季,或其对边坡稳定性的不利影响及施工工期的影响;   5、边坡支护结构为永久性建筑,使用年限为50≈100年。

    二、sns主动防护网系统布置的具体要求和参数

    1、钢丝绳锚杆布置:锚杆采用2×Φ16钢绳锚杆,长度2≈3m,纵横标准间距、排距为4.5m×4.5m。

锚杆孔尽可能布置在天然低洼处,为此可对锚杆的标准间距作0.3m左右的调整,以确保系统尽可能贴紧岩面;局部区域根据需要可增补固定锚杆,增补锚杆长度3m;锚杆孔首应与岩面尽可能垂直。

    2、支撑绳:纵横支撑绳均穿过沿程钢丝绳锚杆的环套,并用紧线葫芦张拉至手感不再松动为止,两端用绳卡固定。为避免支撑绳张拉困难,对纵横向尺寸较大的边坡,每根支撑绳可按30m左右分段。

    3、热度钢丝格栅网:格栅网应覆盖全部防护区域,网块间搭接宽度不小于5cm,网块间及网块与支撑绳间需用扎丝扎结。

    4、钢丝绳网:每相邻四根钢丝绳锚杆构成一个矩形挂网单元内铺设一张钢丝绳网,网块边沿与支撑绳间缝合张拉连结。

    主动防护网主要型号:GAR1、GAR2、GPS1、GPS2主动防护网

    三、施工安装方法

    1、对坡面防护区域内的浮石,杂物进行清除;

    2、在每一孔位处凿一深度不小于锚杆外露环套长度的凹孔,一般口径为20cm,深20cm。

    3、按设计深度钻凿锚杆孔并清孔,孔深应比设计锚杆长度长5cm-10cm以上,孔径不小于Φ42;受凿岩设备限制时,构成每根锚杆的两股钢绳可以分别锚入两个孔径不小于Φ35的锚孔内,形成人字形锚杆,两股钢绳间夹角为15°≈30°,以达到同样的锚固效果;当局部孔位处应底层松散或破碎不能成孔时,采用断面尺寸不小于 0.4×0.4的C15砼基础置换成不能成孔的岩土段。

    4、注浆并插入锚杆,采用标号不低于C2O的水泥浆,宜用灰砂比1:1~1:1.2、水灰比0.45~0.5的水泥砂浆或水灰比0.45~0.5的纯水泥砂浆,水泥宜采用42.5R普通硅酸盐水泥,优先选用粒径不大于3mm的中细砂,确保浆液饱满,在进行下一道工序前注浆养护期不少于3天。

    5、GPS1主动防护网安装纵横支撑绳,张拉紧后两段各用二至四个(支撑长度小于15m时用二个,大于30m时用四个,其间用三个)绳卡与锚杆外露环套固定连接。

    6、从上向下铺设钢丝绳网并缝合,每张钢丝绳网均用一根长约32m的缝合绳与四周支撑绳进行缝合并预张拉,缝合绳两段各用两个绳卡与钢丝绳网进行固定联结。
