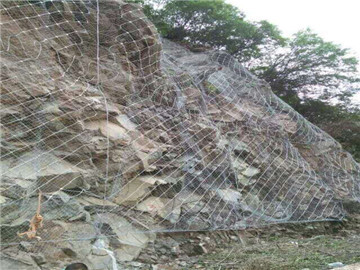

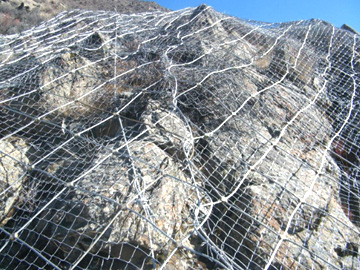

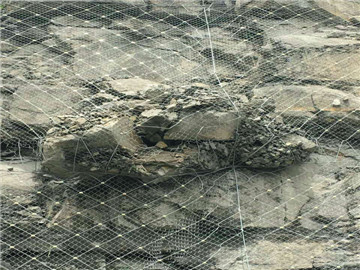

GPS1主动防护网是常用边坡防护网产品型号之一，它是一种性价较高的主动防护网产品。

    GPS1主动防护网配置：

    GPS1主动防护网采用DO/08/300型钢丝绳网作为外部防护网，内网采用SO/2.2/50型钢丝格栅，支撑绳方面使用16mm横向支撑绳与12mm纵向支撑绳安装成覆盖型防护网产品。

    GPS1主动防护网应用：

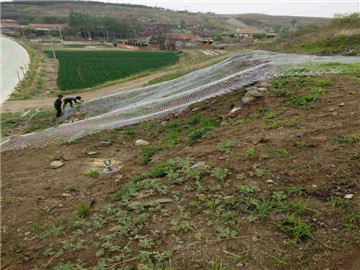

    与其它型号防护网应用相同，是一种开放型防护网产品，GPS1主动防护网产品主要用在普通边坡防护工程中，防护网能抑制边坡遭受进一步的风化剥蚀，且对坡面形态特征无特殊要求，不破坏和改变坡面原有地貌形态和植被生长条件，其开放特征给随后或今后有条件并需要时实施人工坡面绿化保留了必要的条件，绿色植物能够在其开放的空间上自由生长。

    GPS1、GPS2主动防护网系统布置的技术要求和参数

    1、钢丝绳锚杆布置：锚杆采用Φ22钢筋，长度2m～4m，纵横标准间、排距为2×2m。

锚杆孔尽可能布置在天然低洼处，为此可对锚杆的标准间距作0.3m左右的调整，以确保系统尽可能紧贴岩面；局部区域根据需要可增补固定锚杆，增补锚杆长

度3m；锚杆孔首应与岩面尽可能垂直。

    2、支撑绳：纵横向支撑绳均穿过沿程钢丝绳锚杆的环套，并用紧线葫芦张拉至手感不再松动为止，两端用绳卡固定。

    为避免支撑绳张拉困难，对纵横向尺寸较大的边坡，每根支撑绳可按30m左右分段

    3、铁丝格栅：格栅应覆盖全部防护区域，网块间搭接宽度不 应小于5cm，网块间及网块与支撑绳间需用扎丝扎结。

    4、钢丝绳网：每相邻四根钢丝绳锚杆构成的一个矩形挂网单 元内铺设一张钢丝绳网，网块边沿与支撑绳间缝合张拉连接。

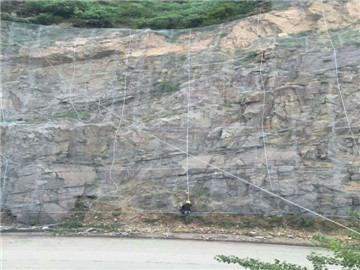

    GPS1主动防护网施工安装方法

    1、对坡面防护区域内的浮土及浮石进行清除；

    2、在每一孔位处凿一深度不小于锚杆外露环套长度的凹坑，一般口径为20cm，深20cm；

    3、按sns主动防护网设计深度钻凿锚杆孔并清孔，孔深应比设计锚杆长度长5cm以上，孔径不小于Φ22；受凿岩设备限制时，构成每根锚杆的两股钢绳可分别锚入两个孔径不小于Φ22的锚孔内，形成人字形锚杆，两股钢绳间夹角为15o～30o，以达到同样的锚固效果；

    4、锚杆采用锚固剂进行锚固；

    5、安装纵横向支撑绳，张拉紧后两端各用二至四个（支撑强长度小于15m时用二个，大于30m时用四个，其间用三个）绳卡与锚杆外露环套固定连接；

    6、从上向下铺设钢绳网并缝合，每张钢绳网均用一根长约31m的缝合绳与四周支撑绳进行缝合并预张拉，缝合绳两端各用两个绳卡与网绳进行固定联结；当设计为双层钢绳网时，以同样方法铺挂第二层钢绳网
