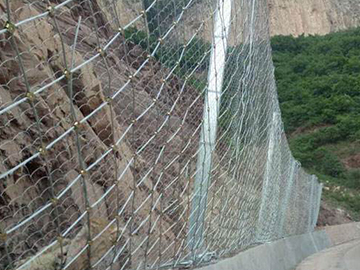

山体边坡防护网厂家被动拦石网系统是一种能拦截和堆存落石的柔性拦石网,在拉西瓦水电站边坡支护过程中多采用被动防护系统,其主要技术基础和功能特点如下:

     ①与传统拦挡结构的主要差别在于系统的柔性和强度足以吸收和分散传递预计的落石冲击动能,即从观念上一改传统的刚性或低强度低柔性结构,是以高强度柔性结构来实现系统防护功能的结构;

     ②被动拦石网在设计上不仅考虑了易于安装,同时还考虑了在象悬崖这样的恶劣地形条件下能实现这种安装,即用最少量的锚杆和最少量的开挖来实现最快速简便的施工安装;

     ③被动拦石网系统部件全部实行标准化的工厂生产,现场施工除少量的以锚杆安装为主的基础施工外,主要为积木式的转配作业,施工安装和维修人员仅需要少量常规简单机具即可进行系统的安装、维修和部件更换;

     ④被动拦石网系统的结构和基础形式简单化,并以两根钢柱之间的一跨为单元连续布置,使其对各种复杂的地形具有极强的适应性。

     整个系统由钢丝绳网、固定系统(锚杆、拉锚绳、基座和支撑绳)、减压环和钢柱四个主要部分构成,系统的柔性主要来自于钢丝绳网、支撑绳和减压环等结构,且钢柱与基座间亦采用可动铰联结以确保整个系统的柔性匹配。

    被动拦石钢丝绳网是系统的主要特征构成部分,且往往是遭受冲击的第一部分,它必须将来自于落石的冲击荷载传递到支撑绳、拉锚绳等部件上,并最终传给锚杆,并有支撑绳来实现能量消散、绳网下垂和维护需要间的最佳平衡。

    减压环:减压环是对系统起过载保护作用,从而避免其他部件发生严重破坏的重要部件,它是一个在结点处按预先设定的力箍紧的环状金属管,使用的钢丝绳顺管内 穿过,当与减压环相连的钢丝绳所受拉力达到一定程度时,减压环启动并通过变形位移来吸收能量,从而实现其过载保护作用功能,且当冲击能量在设计范围内时, 能多次接受冲击发生位移。

    钢柱和锚杆:钢柱的主要作用是作为系统的直立支撑,钢柱与基座间的可动铰联结确保了钢柱遭受直接冲击时基座的地脚螺栓免遭破坏。

    拉锚绳:连接于钢丝绳锚杆与钢柱间的钢丝绳,根据其位置和作用功能的不同分为上拉锚绳、下拉锚绳、侧拉锚绳和中间加固拉锚绳,其主要作用是对整个系统起加固作用,以确保系统得整体稳定性,阻止系统遭受落石冲击时发生整体倾倒,并实现残余冲击荷载最终向地层的传递。

    由于RX-050被动防护网系统明显的柔性特征,根据简单的动量定理 F t= m△v即可知道,当落石与拦挡结构发生接触碰撞时,刚性拦挡结构允许的变形小,相互碰撞作用时间短,必然产生较大的冲击荷载。相反,SNS柔性系统在同等 条件下允许变形大,作用时间长,所发生较大的冲击力必然较小,因此能拦截高能量的大块落石并实现结构的轻型化,充分体现了以柔克刚的思想。
